隨著墻體外保溫技術(shù)及產(chǎn)品的日趨豐富，建筑物個(gè)性化需求也日趨彰顯。建筑外墻裝飾造型在目前的市場呈現(xiàn)百花齊放的勢頭，其中EPS裝飾線條的推廣雖然解決了很多傳統(tǒng)線條無法實(shí)現(xiàn)的難題，但隨著更加嚴(yán)格的建筑防火要求，EPS線條的防火性能面臨著考驗(yàn)。例如，在設(shè)計(jì)為A級外墻外保溫系統(tǒng)的建筑上，一旦涉及數(shù)量較多的裝飾線條，設(shè)計(jì)單位通常會(huì)要求采用防火性能為A級的裝飾線條，且該類產(chǎn)品的需求量隨著GB 50016《建筑設(shè)計(jì)防火規(guī)范》于2015年5月的實(shí)施而顯著增加。



目前市場上防火性能為A級的裝飾線條產(chǎn)品主要包括石材裝飾線條、GRC裝飾線條、混凝土裝飾線條以及石膏裝飾線條。其中：石材裝飾線條重量大、成本高，通常配套石材幕墻使用，與傳統(tǒng)外保溫?zé)o法配合使用；GRC裝飾線條是早期應(yīng)用非常多的一類線條，因EPS裝飾線條的興起，逐漸被替代，GRC裝飾線條的主要缺陷是其自重大且與結(jié)構(gòu)機(jī)械連接的部位易銹蝕導(dǎo)致安全性差，并且GRC的使用破壞了外墻保溫系統(tǒng)的整體性，易出現(xiàn)開裂滲水等質(zhì)量問題，施工難度大；混凝土裝飾線條可以表達(dá)的線條種類少，該產(chǎn)品只能與建筑結(jié)構(gòu)施工同步制作，因其復(fù)雜性，導(dǎo)致延緩了建筑結(jié)構(gòu)的施工速度，綜合成本較高；石膏裝飾線條因其防水性能差而不能應(yīng)用在外墻領(lǐng)域。



在市場有大量需求但又沒有適合A級裝飾線條的背景下，需要開發(fā)出一種既能克服傳統(tǒng)線條的弊端，又兼具EPS裝飾線條優(yōu)勢的A級裝飾線條產(chǎn)品。

為了克服現(xiàn)有技術(shù)的缺陷，本實(shí)用新型提供了一種新型A級豎絲巖棉裝飾線條，該裝飾線條保溫效果好、防火性能優(yōu)越、使用壽命長、抗拉強(qiáng)度高、抗壓強(qiáng)度高、抗裂性能佳、表面細(xì)膩可在A級豎絲巖棉裝飾線條外表面直接進(jìn)行飾面層涂裝、施工操作簡單、造型多樣。



一種A級豎絲巖棉裝飾線條，包括芯材本體，所述芯材本體包括一條豎絲巖棉條或多條連接為一體的豎絲巖棉條，豎絲巖棉條中的纖維絲的排列方向與線條固定面相垂直，芯材本體外表面除了線條固定面和兩側(cè)端頭以外的區(qū)域設(shè)置有自粘型增強(qiáng)纖維層，自粘型增強(qiáng)纖維層外表面設(shè)置有柔性聚合物抹面砂漿防護(hù)層。線條固定面是指線條與待裝飾部位的連接面，該面用于將線條固定在待裝飾部位，如：通過線條固定面將線條粘接在墻面上。



作為優(yōu)選，當(dāng)A級豎絲巖棉裝飾線條的形狀中包含曲面時(shí)，所述A級豎絲巖棉裝飾線條的芯材本體和自粘型增強(qiáng)纖維層之間還設(shè)置有A級保溫漿料層，所述A級保溫漿料層包括具有相應(yīng)曲面形狀的造型區(qū)，位于造型區(qū)的A級保溫漿料層厚度大于等于其余區(qū)域的A級保溫漿料層厚度。



作為優(yōu)選，所述A級保溫漿料層的材質(zhì)為聚苯顆粒保溫漿料或玻化微珠保溫漿料。



作為優(yōu)選，所述芯材本體的長度為100～1200mm，寬度為30～1000mm，厚度為30～700mm。芯材本體的厚度是按照垂直于線條固定面的方向計(jì)算的。



作為優(yōu)選，所述芯材本體中的多條豎絲巖棉條之間由薄層巖棉條粘結(jié)劑粘結(jié)固定為一體。



作為優(yōu)選，所述豎絲巖棉條容重≥100kg/m3，酸度系數(shù)≥1.8。



作為優(yōu)選，所述自粘型增強(qiáng)纖維層為一層涂覆有不干膠的自粘型耐堿玻璃纖維網(wǎng)格布，其克重≥80g/m2，并且其整體包裹在芯材本體外表面除了線條 固定面和兩側(cè)端頭以外的區(qū)域。



作為優(yōu)選，所述自粘型增強(qiáng)纖維層與線條固定面相接的兩側(cè)各延長設(shè)置50mm或50mm以上的部分作為線條固定面強(qiáng)化網(wǎng)。線條固定面強(qiáng)化網(wǎng)是為了使線條與陰角更牢固的結(jié)合而設(shè)置的，優(yōu)選的，線條固定面強(qiáng)化網(wǎng)與自粘型增強(qiáng)纖維層一體成型且材質(zhì)相同，即線條固定面強(qiáng)化網(wǎng)也為自粘型，當(dāng)不需要使用其時(shí)，其可以粘接在線條固定面上，當(dāng)線條用于陰角并需要使用該線條固定面強(qiáng)化網(wǎng)，施工人員將其翻起來，粘接在構(gòu)成陰角的面上，使陰角與線條的結(jié)合更牢固，抗裂性更佳。



作為優(yōu)選，所述柔性聚合物抹面砂漿防護(hù)層的厚度為2-10mm。柔性聚合物砂漿防護(hù)層經(jīng)過至少一次的刮涂工藝完成涂覆。當(dāng)自粘型增強(qiáng)纖維層采用玻璃纖維網(wǎng)格布時(shí)，由于玻璃纖維網(wǎng)格布為網(wǎng)格狀，柔性聚合物砂漿防護(hù)層涂覆在玻璃纖維網(wǎng)格布上會(huì)由玻璃纖維網(wǎng)格布外表面向芯材本體方向擴(kuò)散，實(shí)際上形成將網(wǎng)格布包裹在柔性聚合物砂漿防護(hù)層內(nèi)的結(jié)構(gòu)。



作為優(yōu)選，所述柔性聚合物抹面砂漿防護(hù)層的材質(zhì)為雙組份聚合物輕質(zhì)砂漿或單組份聚合物輕質(zhì)砂漿。



作為優(yōu)選，所述柔性聚合物抹面砂漿防護(hù)層外表面還設(shè)置有飾面層。



本實(shí)用新型的有益效果如下：



1、本實(shí)用新型中的巖棉條具有保溫效果好、防火性能優(yōu)越、使用壽命長的優(yōu)點(diǎn)。



2、本實(shí)用新型中豎絲巖棉條的纖維絲排列方向與線條固定面相垂直(即纖維絲沿巖棉板厚度方向設(shè)置)，并且芯材本體被具有增強(qiáng)作用的自粘型增強(qiáng)纖維層包裹，多條豎絲巖棉條之間由薄層巖棉條粘結(jié)劑粘結(jié)固定連接，該設(shè)置方式克服了纖維絲排列方向沿巖棉板長度方向設(shè)置的橫絲巖棉條組成的芯材本體抗拉強(qiáng)度低和抗壓強(qiáng)度低的缺點(diǎn)，提高了裝飾線條的安全性能；



3、本實(shí)用新型中芯材本體外表面的柔性聚合物抹面砂漿使該線條的抗裂 性能佳，表面細(xì)膩，因此可在A級豎絲巖棉裝飾線條外表面直接進(jìn)行飾面層涂裝，施工操作簡單，同時(shí)添加飾面層后以整體裝飾線條的形式使用，避免了現(xiàn)場施工裝飾線條帶來的表面裝飾效果不佳的弊端。



4、對于帶曲面的直線型線條，由豎絲巖棉條芯材本體和A級保溫漿料復(fù)合而成，改善了現(xiàn)有巖棉線條造型單一的缺點(diǎn)，使其造型多樣。



附圖說明



圖1是實(shí)施例中A級豎絲巖棉裝飾線條的結(jié)構(gòu)示意圖。



附圖標(biāo)記：1-芯材本體、2-豎絲巖棉條、3-薄層巖棉條粘結(jié)劑、4-自粘型增強(qiáng)纖維層、5-柔性聚合物抹面砂漿防護(hù)層、6-A級保溫漿料層、7-飾面層、8-造型區(qū)、9-線條固定面強(qiáng)化網(wǎng)。



具體實(shí)施方式



以下結(jié)合附圖對本實(shí)用新型的原理和特征進(jìn)行描述，所舉實(shí)例只用于解釋本實(shí)用新型，并非用于限定本實(shí)用新型的范圍。

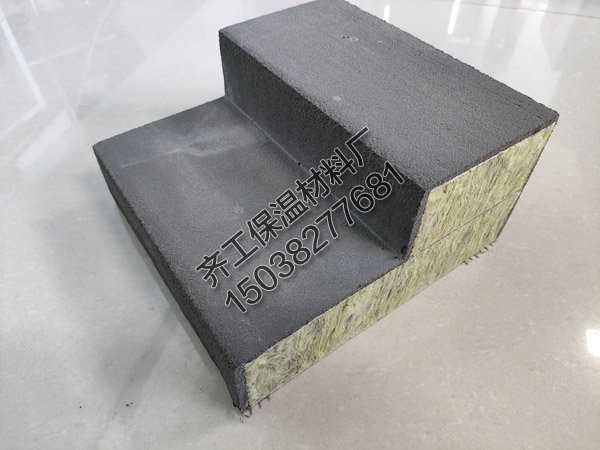

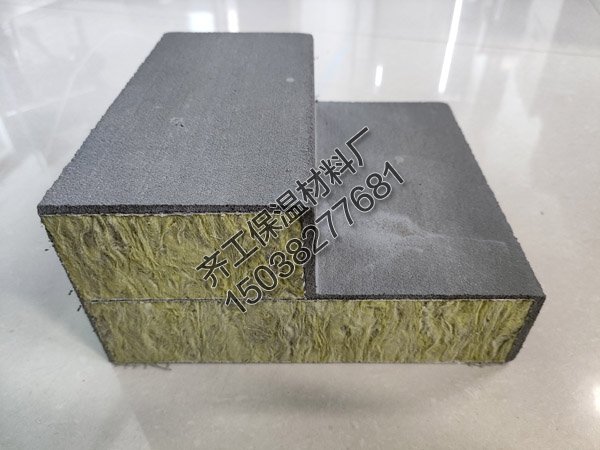

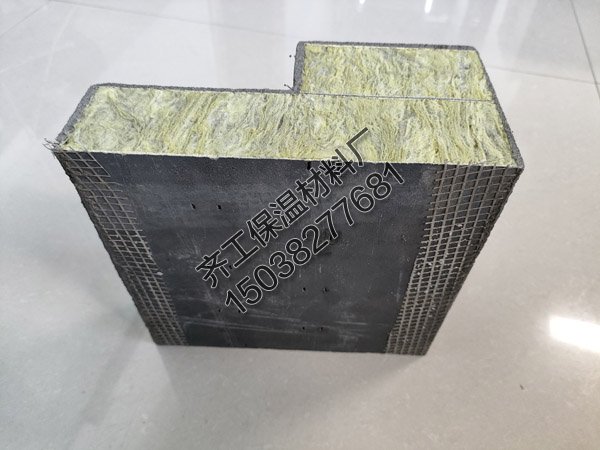

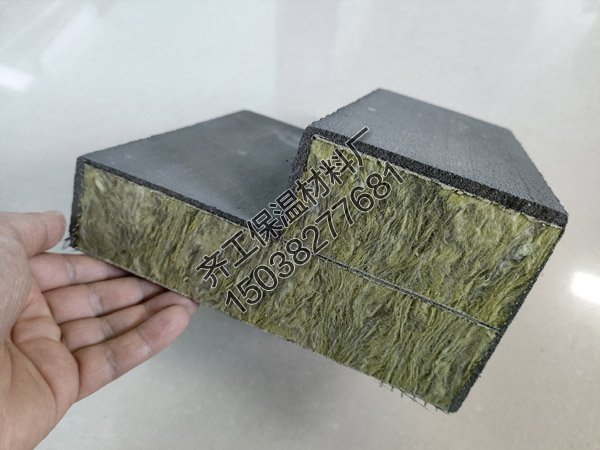

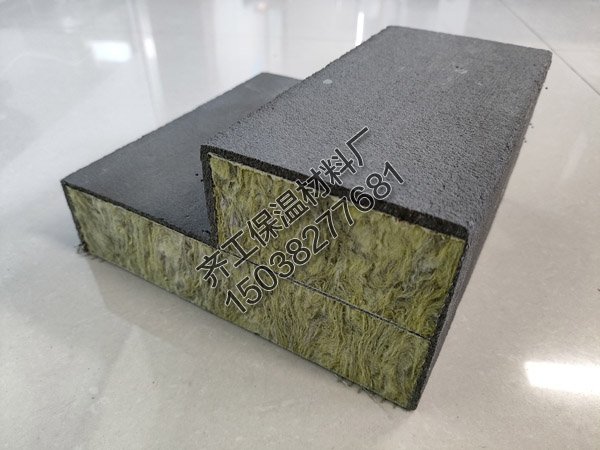

參見圖1所示，A級豎絲巖棉裝飾線條，包括芯材本體1，所述芯材本體1包括一條豎絲巖棉條2或多條連接為一體的豎絲巖棉條2，豎絲巖棉條2中的纖維絲排列方向與線條固定面相垂直，芯材本體1外表面除了線條固定面(圖1中的左端面，未具體展示)和兩側(cè)端頭以外的區(qū)域設(shè)置有自粘型增強(qiáng)纖維層4，自粘型增強(qiáng)纖維層4外表面設(shè)置有柔性聚合物抹面砂漿防護(hù)層5；本實(shí)施例中自粘型增強(qiáng)纖維層4采用一層自粘型耐堿玻璃纖維網(wǎng)格布，由于玻璃纖維網(wǎng)格布為網(wǎng)格狀，柔性聚合物砂漿防護(hù)層5涂覆在玻璃纖維網(wǎng)格布上會(huì)由玻璃纖維網(wǎng)格布外表面向芯材本體1方向擴(kuò)散，實(shí)際上形成將網(wǎng)格布包裹在柔性聚合物砂漿防護(hù)層5內(nèi)的結(jié)構(gòu)，圖1中自粘型耐堿玻璃纖維網(wǎng)格布由于較薄，僅用線條表示，包裹在它周圍的是浸潤的柔性聚合物砂漿防護(hù)層5。



在另外一種實(shí)施方式中，當(dāng)A級豎絲巖棉裝飾線條的形狀中包含曲面時(shí)，所述A級豎絲巖棉裝飾線條的芯材本體1和自粘型增強(qiáng)纖維層4之間還設(shè)置有A級保溫漿料層6，所述A級保溫漿料層6包括具有相應(yīng)曲面形狀的造型區(qū)8，位于造型區(qū)8的A級保溫漿料層6的厚度大于其余區(qū)域A級保溫漿料層6的厚度，如位于造型區(qū)8的A級保溫漿料層6的厚度為10mm，其他區(qū)域的A級保溫漿料層6的厚度為5mm。



在另外一種實(shí)施方式中，所述A級保溫漿料層6的材質(zhì)為聚苯顆粒保溫漿料或?；⒅楸貪{料。



在另外一種實(shí)施方式中，所述芯材本體1的長度為100～1200mm，寬度為30～1000mm，厚度為30～700mm。



在另外一種實(shí)施方式中，所述芯材本體1中的多條豎絲巖棉條2之間由薄層巖棉條粘結(jié)劑3粘結(jié)固定為一體。



在另外一種實(shí)施方式中，所述豎絲巖棉條2的容重≥100kg/m3，酸度系數(shù)≥1.8。



在另外一種實(shí)施方式中，所述自粘型增強(qiáng)纖維層4的克重≥80g/m2，并且其整體包裹在芯材本體1外表面除了線條固定面和兩側(cè)端頭以外的區(qū)域。



在另外一種實(shí)施方式中，所述自粘型增強(qiáng)纖維層與線條固定面相接的兩側(cè)各延長設(shè)置50mm或50mm以上的部分作為線條固定面強(qiáng)化網(wǎng)9。



在另外一種實(shí)施方式中，所述柔性聚合物抹面砂漿防護(hù)層5的材質(zhì)為雙組份聚合物輕質(zhì)砂漿或單組份聚合物輕質(zhì)砂漿。



在另外一種實(shí)施方式中，所述柔性聚合物抹面砂漿防護(hù)層5的厚度為2-10mm，如：3mm。柔性聚合物砂漿防護(hù)層5經(jīng)過至少一次的刮涂工藝完成涂覆。



在另外一種實(shí)施方式中，所述柔性聚合物抹面砂漿防護(hù)層5外表面還設(shè)置有飾面層7。非常終產(chǎn)品可根據(jù)項(xiàng)目要求進(jìn)行飾面層7的工廠化制作。



圖1中豎絲巖棉裝飾線條生產(chǎn)方法如下：



(1)芯材本體的組合固定



備料，按照尺寸要求切割裁剪符合容重要求以及規(guī)定尺寸的巖棉條，組合芯材外型尺寸較設(shè)計(jì)線條尺寸內(nèi)縮2mm；配制薄層巖棉條粘結(jié)劑，在組合豎絲巖棉條組成的芯材本體時(shí)，在各條之間用粘結(jié)劑薄層涂覆擠壓，待干燥后形成芯材本體。



(2)A級保溫漿料層制作



當(dāng)線條為帶曲面的直線型線條時(shí)，在包裹玻璃纖維網(wǎng)格布前要涂覆A級保溫漿料，實(shí)現(xiàn)芯材本體和A級保溫漿料的復(fù)合芯材；



首先準(zhǔn)備模具，根據(jù)線條造型尺寸雕刻相應(yīng)的PVC模具，安裝在刮漿機(jī)上；



然后定位，先將固定好的芯材本體放入自動(dòng)刮漿機(jī)的前置區(qū)域，然后調(diào)整定位桿，使豎絲巖棉組合芯材的中心線與線條模板的中心線位置重合；



之后配料，配制A級保溫漿料，將保溫漿料導(dǎo)入到用PVC模板固定的料槽中；



作為優(yōu)選，A級保溫漿料可以由以下原料按質(zhì)量份配比混合成粉料，再按照粉料:水＝1:1～2的質(zhì)量比進(jìn)行攪拌配制而成；



非常后批抹漿料，啟動(dòng)刮漿機(jī)傳動(dòng)開關(guān)，使傳動(dòng)桿推動(dòng)擋板從而使芯材本體通過料槽，從而在芯材本體外表面涂覆A級保溫漿料，弧線厚度為10mm，其它部位為5mm，晾曬干燥后完成線條的造型。



(3)將自粘型增強(qiáng)纖維層整體包裹在芯材本體外表面除了線條固定面和兩側(cè)端頭以外的區(qū)域，自粘型增強(qiáng)纖維層與線條固定面相接的兩側(cè)各延長設(shè)置50mm或50mm以上的部分作為線條固定面強(qiáng)化網(wǎng)。



(4)自動(dòng)批抹柔性聚合物抹面砂漿防護(hù)層，批抹柔性聚合物抹面砂漿時(shí)所用的設(shè)備和方法與涂覆A級保溫漿料時(shí)所用設(shè)備和方法相同，使其通過裝有柔性聚合物抹面砂漿的料槽，形成增強(qiáng)纖維網(wǎng)復(fù)合柔性聚合物抹面砂漿防護(hù)層，如，使砂漿厚度3mm。



(5)切割，自動(dòng)批抹完成的豎絲巖棉裝飾線條經(jīng)養(yǎng)護(hù)固化后進(jìn)行切割齊邊。



(6)飾面層涂裝，自動(dòng)批抹完成的豎絲巖棉裝飾線條可以根據(jù)項(xiàng)目要求選擇進(jìn)行表面涂裝，飾面層涂裝按照飾面層施工工藝進(jìn)行。



當(dāng)然，以上所述是本實(shí)用新型的優(yōu)選實(shí)施方式，應(yīng)當(dāng)指出，對于本技術(shù)領(lǐng)域的普通技術(shù)人員來說，在不脫離本實(shí)用新型原理的前提下，還可以做出若干改進(jìn)和潤飾，這些改進(jìn)和潤飾也視為本實(shí)用新型的保護(hù)范圍。（文章來源：國知局）
